硫酸鋁不燒磚的生產(chǎn)工藝與磷酸(鹽)不燒磚的相同。其主體材料用硅酸鋁質(zhì)原料制作。通用配合比：耐火骨料60%~65%，粉料30%~35%，軟質(zhì)黏土2%~6%，密度為1.28~1.34g/cm³的硫酸鋁溶液5.5%~6.5%，CA-50水泥1%~2%。

　　水泥不燒磚用的結(jié)合劑，主要有鋁酸鹽水泥和硅酸鹽水泥等。在加熱爐、水泥窯和鍋爐等熱工設(shè)備上，應(yīng)用最多的是CA-50水泥不燒磚和CA-70水泥不燒磚，簡(jiǎn)稱水泥不燒磚。其通用配合比：耐火骨料60%~63%，耐火粉料26%~30%，水泥10%~15%，水6%~7%。

　　表1-1為硫酸鋁和水泥不燒磚的性能。編號(hào)1為硫酸鋁不燒磚，其耐火骨料和粉料分別為二級(jí)和一級(jí)礬土熟料制成;編號(hào)2用一級(jí)礬土熟料制作耐火骨料和粉料，用CA-70水泥作結(jié)合劑;編號(hào)3和編號(hào)4則用CA-50水泥作結(jié)合劑，耐火骨料分別為三級(jí)礬土熟料和一級(jí)黏土熟料，耐火粉料不燒磚應(yīng)自然養(yǎng)護(hù)3天，水泥不燒磚初凝后應(yīng)在潮濕環(huán)境中即淋水養(yǎng)護(hù)3天，然后送去烘干或直接筑爐。

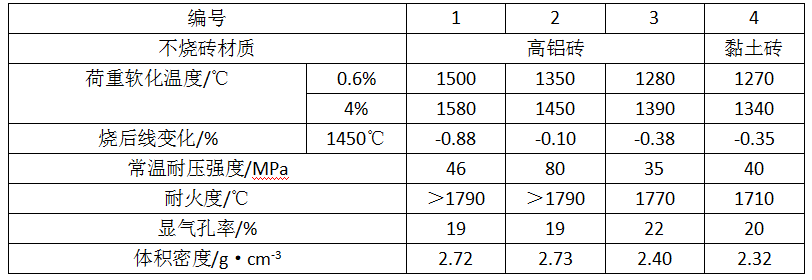

　　表1-1 硫酸鋁和水泥不燒磚的性能

　　硫酸鋁不燒磚易吸水返潮，應(yīng)存放在庫(kù)房中；水泥不燒磚有較好的抗水性能，受潮或淋水也不變質(zhì)。
